اسپرینکلر برج خنک کننده

اسپرینکلر برج خنک کننده (sprinkler) جزء قطعات اصلی برج مخروطی می‌باشد و اسپرینکلر یا آبگردان تحت عنوان توزیع کننده سیال جهت خنک سازی آن کارایی دارد. به عبارتی نقش آب پخش کن در کولینگ تاور مدور همانند نازل یا افشانک داخل برج مکعبی است هر دو وظیفه پخش سیال را درون سیستم خنک کننده عهده دار هستند. البته توجه گردد اسپرینکلر برعکس نازلها بنحو ثابت عمل نکرده و مکانیزمی دوار شکل داراست. بنابراین آبگردان مرکز توزیع و پاشش سیال بطور چرخشی در برج فایبرگلاس مخروطی میباشد. اسپرینکلر کولینگ تاور طی انواع مختلف با متریال‌های متفاوت و اندازه‌های 2 تا 12 اینچ طراحی می‌شود. کلگی توزیع آب علاوه بر استفاده برای خنک کننده مدور، داخل سیستم‌های اطفا حریق نیز بکار برده میگردد.

عملکرد اسپرینکلر برج خنک کننده

همانطوریکه اشاره گردید اسپرینکلر عملکردی مشابه نازل یا افشانک دارد یعنی در راستای توزیع استاندارد سیال داخل برج مخروطی فعالیت می‌کند. بنحویکه فشار آب طی ورود به آبگردان موجب چرخش دوار مانند قطعه میشود. سپس جریان سیال بطور دایره پاش از لوله‌های خروجی سوراخ دار اسپرینکلر برنجی یا آلومینیومی روی سطوح خنک کننده یا همان پکینگ مدیا پاشش خواهد شد. بنابراین حرکت گردشی آب پخش کن دلیل فشار جریان سیال ورودی به برج فایبرگلاس است. چرخشی بودن نوع ریزش مایع در اسپرینکلر موجب شده قطعه نیازمند فشار کاری بالاتری در مقایسه با نازلهای ثابت داخل سیستم‌های خنک کننده مکعبی، باشد.

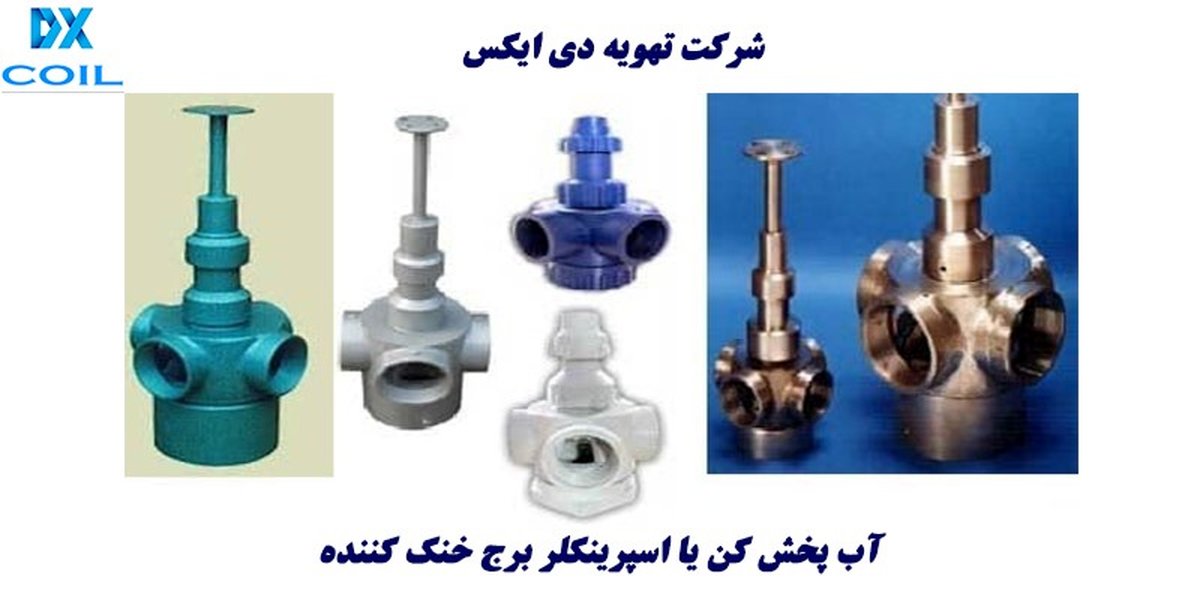

انواع اسپرینکلر برج خنک کننده

اسپرینکلر بنابر مقدار دبی سیال بر گردش، ظرفیت برودتی، اندازه اتصالات، فشار کاری، نوع کاربری در انواع پلیمری و فلزی تولید میشود :

• انواع آبگردان آلومینیومی : جزء پر استفاده ترین قطعه در کولینگ تاورها همچنین صنعت تاسیسات است. جهت ساخت این تیپ، شمش خام آلومینیوم وارد قالب اسپرینکلر شده و طی دمای 750 درجه سانتی گراد آب میگردد. بعد دمای کوره را به 2750 درجه رسانده تا فلز جوش آید. سپس هنگامیکه به نقطه جوش رسید جهت تراشکاری و صیقل دادن از کوره آنرا خارج میکنند. برای آنکه رسوب نگیرد پولیش گشته و رنگ اپوکسی روی آبگردان زده شده در ادامه مجدد درون کوره با دمای 800 درجه سانتیگراد گذاشته می شود تا مقاومت اسپرینکلر افزایش یابد.

• انواع اسپرینکلر برنجی : برنج جزء بهترین مواد جهت طراحی و ساخت سیستم پاشش آب برج مخروطی بر شمرده می‌گردد که نظیر تیپ آلومینیومی بنحو تراشکاری تولید می‌شود. بجز برج فایبرگلاس مدور اسپرینکر برنجی جهت استفاده در خنک کننده چیلر نیز مناسب می‌باشد. تیپ برنجی بعلت مزایای خاصی که داراست قیمت بالاتری نسبت به دیگر متریالهای آلومینیومی و چدن دارد.
• انواع آب پخش کن چدن : با مواد چدن و طی روش ریخته گری ساخته میشود. مدل چدن وزن همینطور فشار کاری بالایی داشته فلذا در سایزهای 4 الی 16 اینچ برای برج‌هایی با ظرفیت و دبی زیاد قابل استفاده خواهد بود.
• انواع کلگی توزیع آب پلاستیکی : اسپرینکلر برج خنک کن به دلیل رسوب پذیری محدود همچنین مقاومت کاری بالا برای انواع برج‌های خنک کننده مخروطی با دبی آب بر گردش پایین بکار می‌رود. متریال استفاده شده جهت تولید تیپ پلاستیکی، مواد پلی پروپیلن (PP) بوده که طی روش ترزیق پلاستیک تولید میگردد.

اجزای اسپرینکلر برج خنک کننده

اجزا یا قطعات تشکیل دهنده اسپرینکلر شامل دو قسمت اصلی مهم یعنی بخش ثابت و متحرک است. اجزای ثابت (STATOR) بر روی لوله اصلی ورودی برج قرار می‌گیرد. بخش دوم نیز روتور یا دوار (ROTOR) نام دارد. اگر سایز آبگردان بیشتر 4 اینچ بوده از یک قسمت روغن کاری به منظور چرخش روان اسپرینکلر برخوردار میباشد. برای اندازه‌های بالاتر بدلیل فشار و دبی زیاد سیال در ورودی به انواع اسپرینکلر، قطعه باید دارای یک ورودی جهت اضافه کردن روغن باشد.

طراحی و محاسبات اسپرینکلر برج خنک کننده

محاسبات انواع اسپرینکلر جزء مراحل مهم طراحی سیستم خنک کننده مدور به شمار می‌آید. آب پخش کن طبق مقدار سیال بر گردش باید تعداد مشخصی خروجی با اندازه معین داشته باشد. جهت محاسبات سایز ورودی اسپرینکلر سرعت خطی مجاز (4 تا 6 فوت بر ثانیه) در ورودی قطعه و بنابر سطح مقطع هر اندازه معین، طی فرمول Q=V.A مشخص خواهد شد. سپس بر اساس رابطه برنولی سیالات تعداد و سایز خروجی طبق کمترین میزان افت فشار محاسبات می‌گردد :

(فرمول محاسبات تعداد و سایز خروجی اسپرینکلر کولینگ تاور =  تعداد خروجی آبگردان * قطر خروجی به توان 2)

سازنده انواع اسپرینکلر برج خنک کننده

امروزه شرکت‌های زیادی تولید کننده انواع کلگی توزیع سیال می‌باشند. گروه کارخانجات تهویه دی ایکس با نشان تجاری (DX COIL) نیز جزء سازندگان مطرح انواع برج خنک کن و قطعات تشکیل دهنده آن مثل اسپرینکلر، نازل، کاهش دور، پکینگ، قطره گیر، لوور، پروانه و... است. شرکت تهویه دی ایکس اسپرینکلر برج خنک کننده را طی انواع آلومینیومی، برنجی، پلاستیکی، چدن بر اساس نیاز مشتری و ظرفیت کولینگ تاور طراحی میکند. قیمت اینگونه قطعات طبق متریال و سایز سازنده آنها برآورد میشود. آبگردان‌های ساخت کارخانه DX دارای یک سال ضمانت نامه هستند.

مزایای آب گردان برنجی و آلومینیومی شرکت دی ایکس کویل :

1. برنجی :

• عدم رسوب پذیری مقابل گردش مداوم آب داخل برج
• مقاومت زیاد مقابل فشار آب قسمت ورودی خنک کننده
• طول عمر مقاومت بالا برابر پوسیدگی، خوردگی، زنگ زدگی
• برخورداری از سیستم روغن کاری برای سایزهای بالا 3 اینچ

1. آلومینیومی :

• کاملا سبک با دوام بسیار.
• اندازه‌های بالای 4 اینچ سیستم روغن کاری دارد.
• نصب آسان راحت طی هر دوره آورهال و نگهداری برج.
• مقرون به صرفه تر در مقایسه با تیپ‌های برنجی و چدن.
